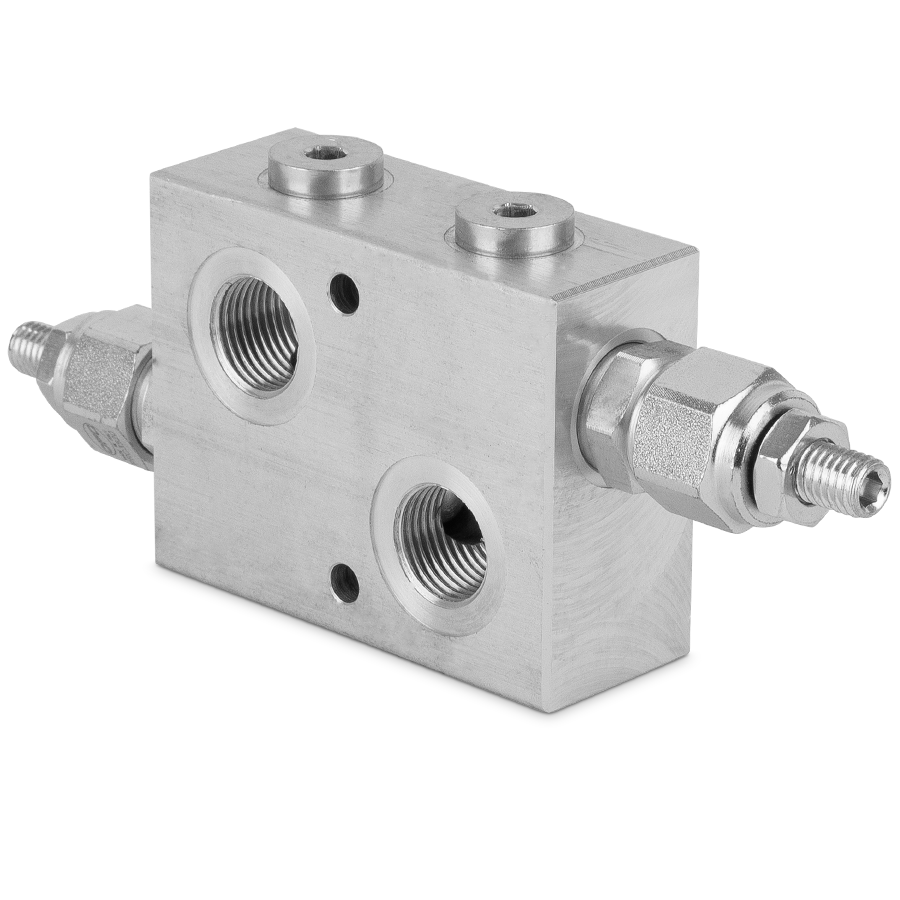

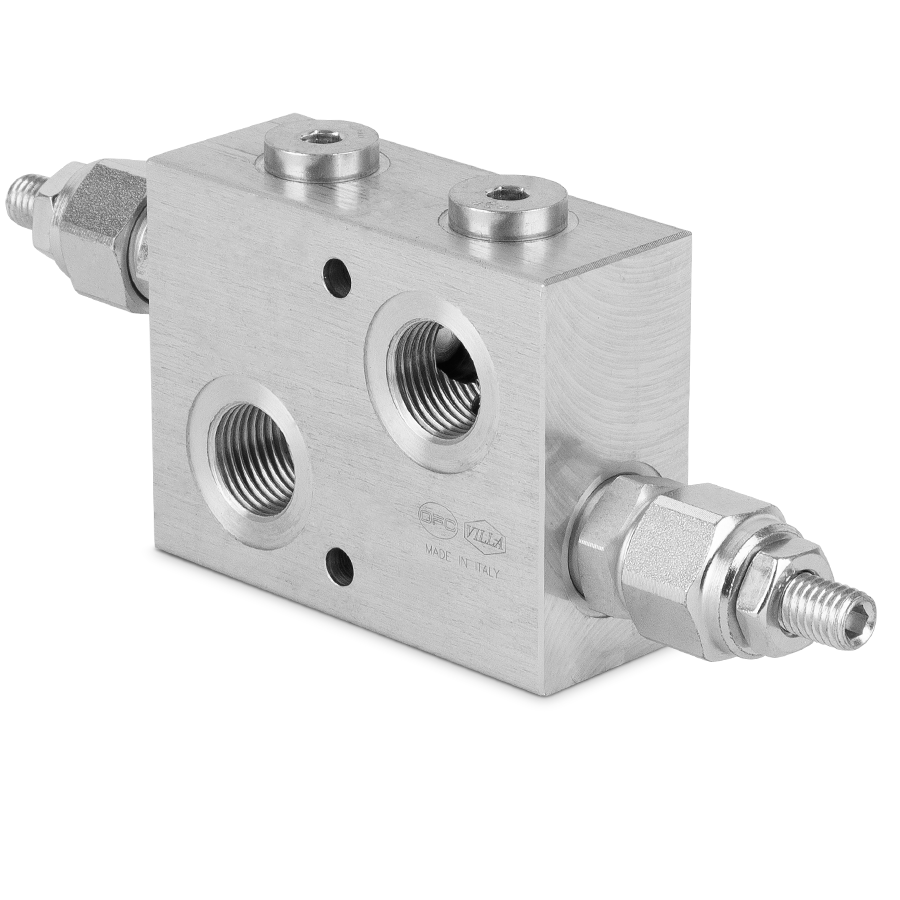

Hydraulik Doppel-Druckbegrenzungsventil DPRF35 1/2” 35 l/min 100-350 bar

Technische Daten:

Das Kreuzventil wird verwendet, um den Druck in zwei Leitungen des Hydraulik Systems zu begrenzen.
Das Ventil schützt das System vor plötzlichen Druckspitzen und ermöglicht die Einstellung unterschiedlicher Druckwerte in beiden Leitungen.

INSTALLATION:

Eine Versorgungsleitung und ein Abnehmeranschluss werden mit den Ports V verbunden,
die zweite Versorgungsleitung und der zweite Abnehmeranschluss mit den Ports V1.

FUNKTION:

Wenn der Druck an Port V höher ist als der an der Feder von Ventil A eingestellte Wert,
wird der Überschussstrom zu Port V1 geleitet. Wenn der Druck an Port V1 höher ist als der
an der Feder von Ventil B eingestellte Wert, wird der Überschussstrom zu Port V geleitet.
Die Drücke an den Ports V und V1 können gemessen werden, wenn anstelle der Blindstopfen
an den Ports M und M1 Manometer angeschlossen werden. Der eingestellte Druck in einer
Leitung ist empfindlich gegenüber Druckänderungen in der anderen Leitung.
Die Druckeinstellung sollte nur innerhalb der werkseitig festgelegten Einstellgrenzen erfolgen.

• Anschluss: 1/2" Innengewinde

• Durchfluss: bis zu 35 l/min

• Einstellbarer Druckbereich: 100-350 bar

• Einstellung: mit Inbusschlüssel

• TYP: DPRF350330A
