Frontlader Steuergeräte - Steuerventil 1xDW 1xEW 40L mit Joystick, Umschaltventil 8/2 12V und 2x Bowdenzug mit Kugel

Technische Daten:

Das Set, bestehend aus Joystick, Umschaltventil 8/2-Wegeventil,  Bowdenzügen und Hydraulik-Steuerventil, wird häufig in landwirtschaftlichen und Baumaschinen eingesetzt. Am häufigsten findet es Verwendung in Traktoren mit Frontladern.

Das Set ermöglicht die Montage des Steuerventils außerhalb der Fahrerkabine. Dadurch wird viel Platz gespart, der Bedienkomfort erhöht und im Falle einer Undichtigkeit bleibt das Kabineninnere frei von austretendem Hydrauliköl.

Das 8/2-Magnetventil ermöglicht die Bedienung von bis zu drei voneinander unabhängigen Hydraulikverbrauchern über nur eine Sektion des Handsteuerventils.
Es wird häufig bei Frontladern eingesetzt, in denen mehrere Hydraulikzylinder für das Heben des Laders, das Kippen der Schaufel oder das Öffnen und Schließen des Anbaugeräts verantwortlich sind.

Zu einem Zeitpunkt kann das Ventil den Ölstrom nur zu einem Hydraulikverbraucher leiten. Wenn ein anderer, an das Ventil angeschlossener Zylinder betätigt werden soll, muss der Bediener entsprechend auf diesen umschalten.

Die Tasten am Joystick kann zur Bedienung eines zusätzlichen elektrisch betätigten Ventils, z. B. eines 8/2-Umschaltventils, verwendet werden.

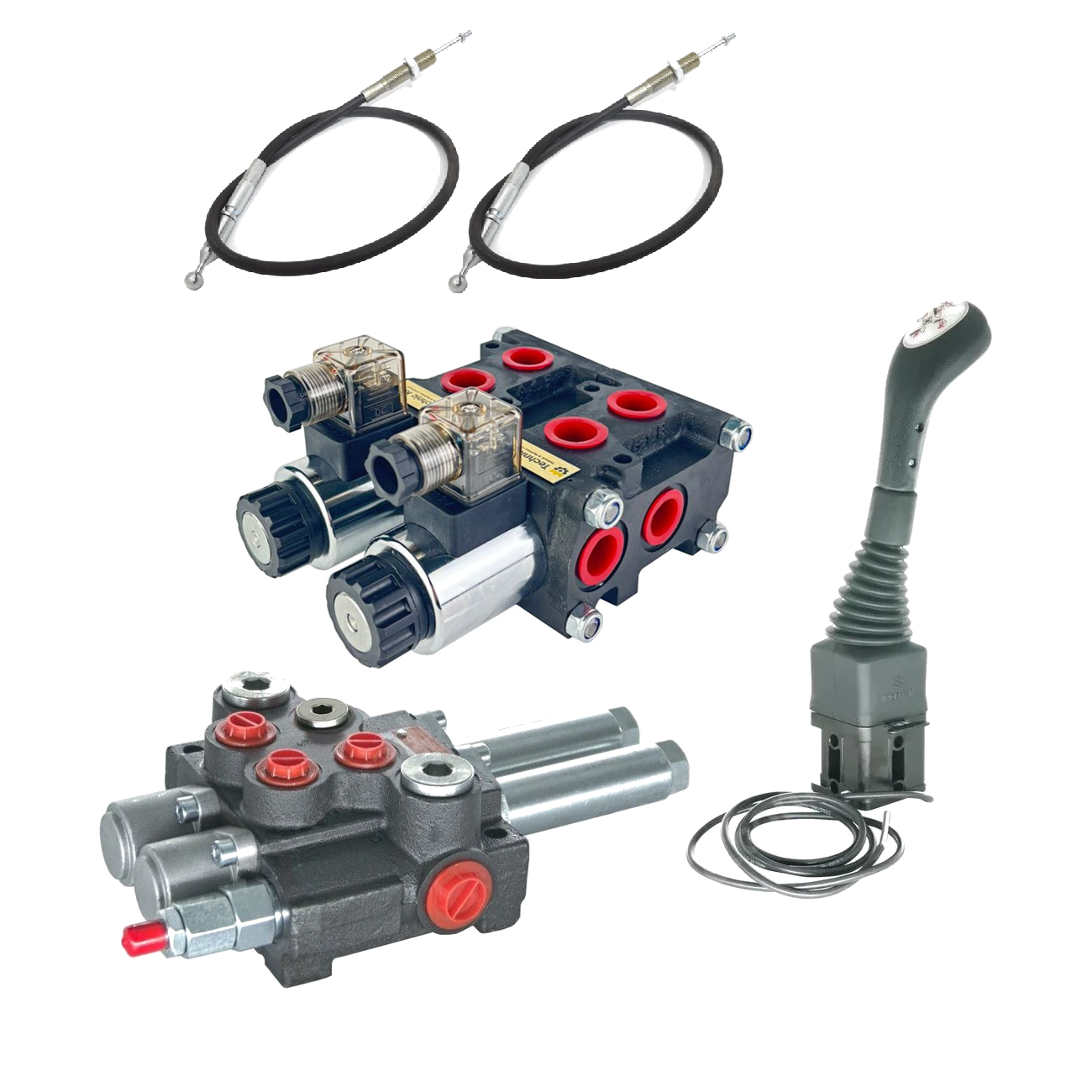

Komplettset besteht aus:

• 1x Joystick zur Steuerung des Frontladers, ohne Knopf, Bowdenzüge: Kugel
• 1x Hydraulik-Steuerventil 1x DW, 1x EW 40 l/min
• 2x Bowdenzüge mit Kugelköpfen
• 2x Umschaltventil 6/2-Wegeventil, Magnetventil 12V, 50L, 1/2"

Hydraulik-Steuerventil 1x DW 1xEW, 40 l/min:

• Anzahl der Sektionen: 2 (1xDoppelwirkende und 1x einfachwirkend mit Bowdenzüge gesteuert)
• Einstellwert des Sicherheitsventils: 180 bar
• Maximaler Druck: 250 bar
• Maximaler Durchfluss: 40 l/min
• Zulauf von der Pumpe (P1, P2): Innengewinde BSP 1/2''
• Rücklauf zum Tank (T1, T2): Innengewinde BSP 1/2''
• Ausgang zu den Sektionen (A1, A2): Innengewinde BSP 3/8''
• Serienanschluss (N): Innengewinde BSP 1/2''

Bowdenzüge mit Kugelköpfen:

• Länge: zur Auswahl
• Steuerungsart: Stahlkugel Ø 14 mm
• Seilendmutter: M6
• Regler: M16x1,5 sowie niedrige Mutter M16x1,5

Joystick:

• Mit 2 Knopf

• Für Bowdenzüge mit Kugelköpfen

Umschaltventil 8/2-Wegeventil:

• Spannung: 12V DC

• Maximale Förderleistung: 50 l/min

• Maximaler Arbeitsdruck: 25 MPa (250 bar)

• Anschlüsse: 1/2" BSP
