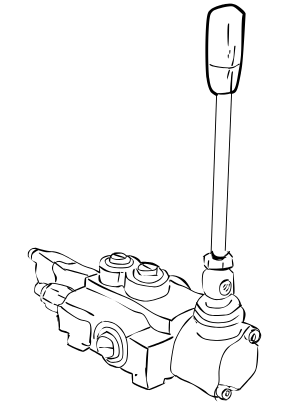

Handsteuerventile - Montage Aufbau, Arten und Wartung

Steuerventile sind ein sehr wichtiger Bestandteil einer Hydraulikanlage. Sie ermöglichen die gezielte Lenkung des Hydraulikölstroms, sodass ein bestimmter hydraulischer Verbraucher (z. B. ein Hydraulikzylinder) entsprechend dem Willen des Bedieners bewegt wird. Je nach Typ können sie sich in ihrer Konstruktion unterscheiden, erfüllen jedoch unabhängig von der Bauart dieselbe Funktion.

Einsatz von Steuerventilen

Hydraulikverteiler finden breite Anwendung in landwirtschaftlichen Maschinen, Baumaschinen, Forstmaschinen, Bergbaumaschinen, Kommunalfahrzeugen sowie Industrieanlagen.
Am häufigsten werden Schieberventile eingesetzt. Trotz ihrer einfachen Bauweise ermöglichen sie eine sehr präzise Steuerung des Hydraulikölstroms, der zur Kontrolle von Maschinenbewegungen genutzt wird, z. B. zum Heben und Senken eines Frontladers am Traktor oder zur Steuerung eines Förderbands, das von einem Hydraulikmotor angetrieben wird.

Funktionsweise

Unabhängig vom Typ oder der Betätigungsart basiert die Funktion eines Hydraulikverteilers auf dem Öffnen und Schließen von Kanälen, durch die das Hydrauliköl fließt und schließlich zum gewünschten hydraulischen Verbraucher geleitet wird.

Arten von Steuerventilen

Es gibt zwei grundlegende Arten von Hydraulik-Steuerventilen:

• Sektionalventile – bestehen aus einzelnen Modulen, die miteinander verschraubt sind.
• Monoblockventile – häufiger verwendet; sie besitzen ein einteiliges, meist aus Gusseisen gefertigtes Gehäuse.

Diese beiden Hauptgruppen lassen sich weiter unterteilen:

• Drehschieberventil: Hier wird eine rotierende Welle oder Scheibe zur Steuerung des Hydraulikölflusses verwendet. Es handelt sich im Prinzip um ein Kugelventil. Meist sind Monoblock-Ausführungen mit manueller Hebelbetätigung anzutreffen.

• Schieberventil: Ein Schieberventil besitzt im Gehäuse mindestens drei Ölkanäle. Aufgrund seiner Vielseitigkeit und der einfachen, aber präzisen Konstruktion ist es weit verbreitet. Ein entsprechend gefertigter Steuerschieber mit eingefrästen Ölkanälen bewegt sich im Gehäuse und regelt die Richtung des Ölstroms, sodass dieser zu einem bestimmten hydraulischen Verbraucher geleitet wird.
  Die Betätigung kann mechanisch über einen Hebel oder elektrisch erfolgen. Diese Ventile können eine oder mehrere Arbeitseinheiten (Sektionen) mit unterschiedlichen Betätigungsarten besitzen. Häufig bieten Hersteller die Möglichkeit, anstelle eines Handhebels eine Bowdenzug-Anbindung zu montieren, sodass das Steuerventil außerhalb der Bedienerkabine installiert und über einen Joystick mit Bowdenzug gesteuert werden kann.

Zusätzlich besteht oft die Möglichkeit, verschiedene Schiebertypen zu wählen:

• Doppeltwirkende Schieber (DW) – Standard-Schieber zur Steuerung doppeltwirkender Hydraulikzylinder.

• Einfachwirkende Schieber (EW) – die Kanäle sind so ausgeführt, dass sie einfachwirkende Zylinder bedienen können; für den korrekten Betrieb ist ein entsprechender Verschlussstopfen erforderlich, der einen Arbeitsanschluss verschließt.

• Schieber mit Schwimmstellung – zusätzlich zur Schieberform gibt es häufig eine Hebelarretierung, die eine Freistellung (Schwimmstellung) ermöglicht. Diese Lösung wird häufig bei Schneepflügen eingesetzt, damit das Schild Bodenunebenheiten folgen kann.

• Rastfunktion ein- oder beidseitig – wird zur Steuerung von Hydraulikmotoren verwendet. Eine zusätzliche Rastung hält den Hebel in Arbeitsstellung, sodass der Motor ohne dauerhaftes Halten des Hebels betrieben werden kann.

Die Konstruktion ist einfach ein beweglicher Schieber im Zylindergehäuse reguliert den Ölfluss. Beim Positionswechsel wird das Hydrauliköl in den entsprechenden Kanal geleitet oder der Durchfluss zu einem anderen Kanal gesperrt.

Der größte Nachteil sind mögliche interne Leckagen, die durch Spiel zwischen Schieber und Gehäusebohrung entstehen können.

Sitzventil (Tellerventil)
Das Sitzventil, auch als „Poppet-Ventil“ bezeichnet, steuert den Hydraulikölfluss mithilfe einer Kugel, die mit Federn verbunden ist und durch diese gedrückt oder entlastet wird. Der Bediener entscheidet, ob die Kugel den Durchfluss öffnet oder schließt. Der größte Vorteil dieser Bauart ist die hohe Dichtheit, wodurch interne Leckagen vermieden werden. Zudem sind keine zusätzlichen Rückschlagventile erforderlich.

Montage von Hydraulikverteilern

Für die korrekte Funktion der Hydraulikanlage ist die fachgerechte Montage des Steuerventils entscheidend. Die meisten Ventile verfügen über Kennzeichnungen oder beiliegende Anschlusspläne.

Standardkennzeichnungen:

• P – Druckanschluss (Zuleitung von der Hydraulikpumpe)

• T – Tankanschluss (Rücklauf zum Hydrauliktank)

• A und B – Arbeitsanschlüsse (z. B. für Hydraulikzylinder)

• N – Anschluss zur Druckweiterführung (Power Beyond); werkseitig mit einem Stahlstopfen verschlossen. Bei Reihenschaltung eines weiteren Steuerventils muss eine spezielle Druckweiterführungshülse montiert werden. Es wird empfohlen, eine Hülse derselben Marke wie das Steuerventil zu verwenden.

Bei Reihenschaltung müssen beide Ventile einen eigenen Tankanschluss (T) besitzen. Dieser darf unter keinen Umständen verschlossen werden.

Häufiger Montagefehler!

Ein häufiger Fehler ist das Weglassen der Druckweiterführungshülse bei der Erweiterung der Hydraulikanlage. Wird der Schlauch direkt an den Anschluss „N“ angeschlossen, führt dies sehr schnell zu einer Beschädigung.

Wartung und Betrieb

Die ordnungsgemäße Nutzung und regelmäßige Wartung eines Hydraulik-Steuerventils erhöhen dessen Lebensdauer und Effizienz erheblich, vermeiden Stillstandzeiten und reduzieren Kosten.

Wichtig ist die Einhaltung des zulässigen Betriebsdrucks und des maximalen Durchflusses gemäß den technischen Daten des Hydraulikverteilers. Eine Überschreitung kann zu Gehäusebrüchen oder Dichtungsschäden führen. Auch abrupte und heftige Hebelbewegungen sollten vermieden werden.

Ebenso entscheidend ist die Filtration des Hydrauliköls. Geeignete Saug- und Rücklauffilter verbessern den Zustand des Steuerventils sowie aller weiteren Komponenten der Hydraulikanlage.

Auswahl des richtigen Hydraulikverteilers

Bei der Auswahl eines Hydraulikverteilers sollten die Einsatzbedingungen, der erforderliche Hydrauliköl-Durchfluss sowie der Betriebsdruck berücksichtigt werden. Der niedrigste Preis garantiert nicht immer die beste Lösung.
Parameter und Einsatzbereiche
Kleine und mittlere landwirtschaftliche Maschinen: Durchfluss 40–80 l/min, Druck 200–250 bar
Große Landmaschinen und Baumaschinen: Durchfluss 80–120 l/min, Druck 250–300 bar
Schwerindustrie und Spezialmaschinen: über 150 l/min und über 300 bar

Zusammenfassung

Hydraulikverteiler sind zentrale Komponenten zur präzisen Steuerung hydraulischer Verbraucher. Entscheidend sind fundierte Kenntnisse über Aufbau und Funktion, die korrekte Montage gemäß den Anschlusskennzeichnungen (P, T, A, B, N) sowie ein ordnungsgemäßer Öl-Rücklauf. Für eine lange Lebensdauer sind zudem geeignete Betriebsparameter, die Vermeidung von Überlastungen und eine wirksame Ölfiltration unerlässlich.
