Joystick‑Tasten an 6/2‑Magnetventile anschließen – Praxisanleitung

Hast du ein elektromagnetisches Umschaltventil 6/2 und einen Joystick mit einem oder zwei Tasten gekauft? Oder besitzt du vielleicht ein komplettes Set bestehend aus Steuerventil, Joystick mit 1/2 Knopf, Umschaltventil 6/2 24V und 2x Bowdenzügen? Alle Hydraulikschläuche sind bereits an ihrem Platz, und der Joystick wurde in der Fahrerkanzel montiert. Jetzt fehlt nur noch der letzte Schritt, bevor die Maschine einsatzbereit ist und genau dieser Schritt verursacht oft die meisten Schwierigkeiten: die elektrische Verbindung der Joystick Tasten mit der Spule des Elektromagnetventils.

Hersteller liefern oft keine Anleitung für die elektrische Installation, und im Internet ist es schwer, verlässliche Informationen zu finden. Zusammen mit unserem technischen Team möchten wir dieses Problem lösen. In diesem Beitrag erklären wir, wie du die Installation korrekt vornimmst, inklusive eines einfachen Anschlussplans.

Variante 1: Joystick mit einer Taste und Umschaltventil 6/2

1. Schraube die Spule/Klemmleiste vom Umschaltventil 6/2 ab und entferne sie aus dem Kunststoffgehäuse.

2. Nach dem Herausnehmen der Klemmleiste siehst du zwei Anschlüsse mit Dioden (rot und blau). An diese Anschlüsse werden die Kabel angeschlossen.

3. Als nächstes verbinden wir das Massekabel (Minus). Dieses Kabel wird an einen der beiden Diodenanschlüsse angeschlossen (meistens an die blaue Diode, aber auch an die rote funktioniert korrekt). Denke daran, das Kabel durch das Gehäuse zu führen.

4. Wenn das Massekabel angeschlossen ist, führst du ein weiteres Kabel vom Joystick an den freien Diodenanschluss. Dabei ist es egal, ob du das weiße oder schwarze Kabel nimmst (abhängig von der Farbgebung des Herstellers).

5. Nach dem Anschluss der beiden Kabel wird die Spule wieder auf das Umschaltventil 6/2 montiert.

6. Der letzte Schritt ist das Anschließen des Pluskabels (Stromversorgung) an das verbleibende Kabel des Joysticks.

Nach diesen Schritten sollte beim Drücken der Taste die rote Diode an der Spule aufleuchten und das Umschaltventil 6/2 umschalten.

Variante 2: Joystick mit zwei Tasten und zwei elektromagnetische Ventile oder Umschaltventil 8/2

Die Vorgehensweise ist ähnlich wie bei einem Joystick mit einer Taste:

1. Massekabel (Minus) an die Anschlüsse mit Dioden anschließen.

2. Von den freien Diodenanschlüssen führst du die Kabel zum Joystick.

3. Bei einem Joystick mit zwei Tasten hat das Kabel drei Adern (meist schwarz, rot und weiß):

   • Rot → Pluskabel (Stromversorgung)

   • Schwarz und Weiß → jeweils an separate Spulen anschließen

So sind beide Ventile unabhängig voneinander steuerbar.

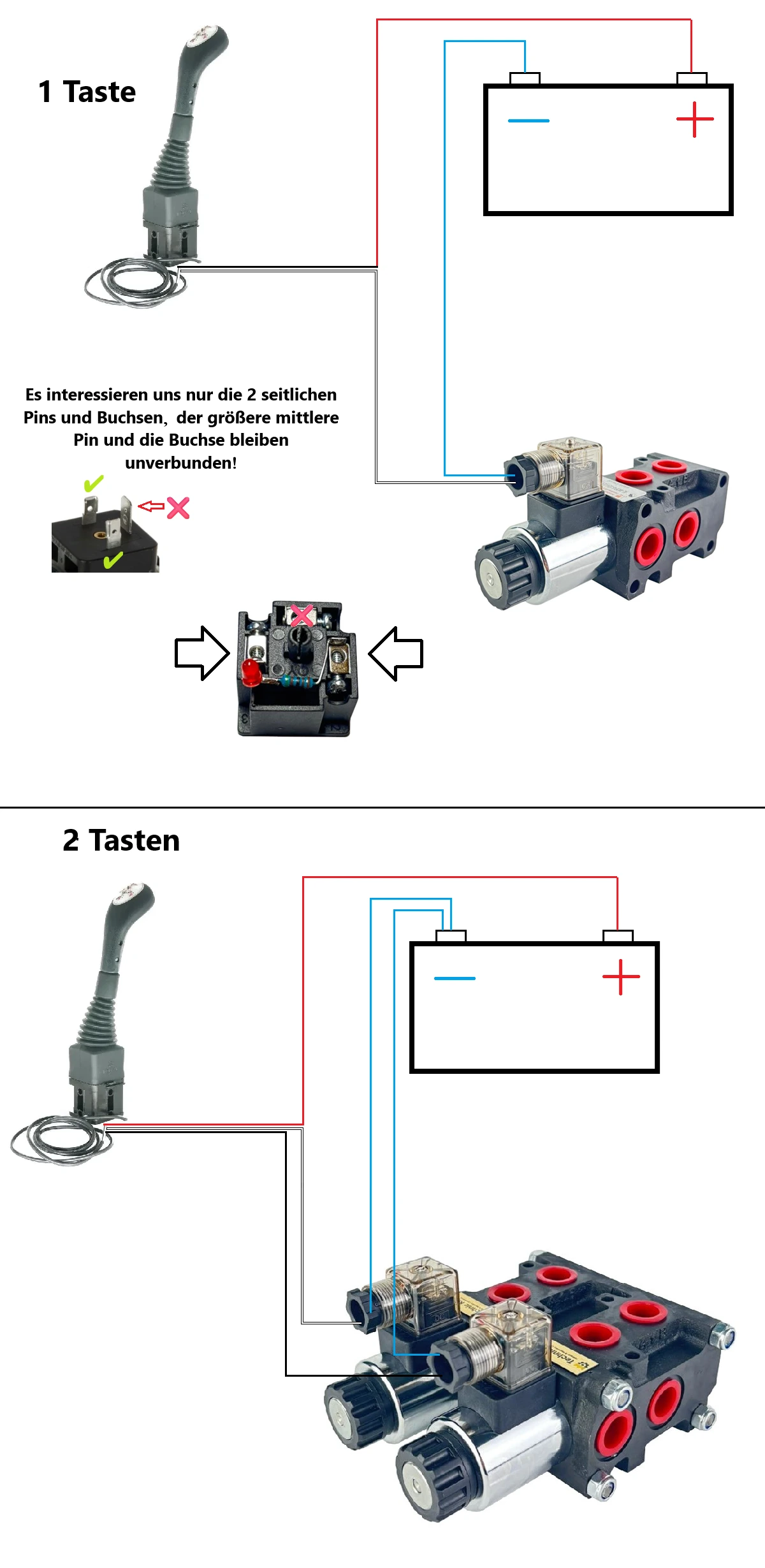

Unten findest du die Anschlusspläne für Joysticks mit einer Taste und zwei Tasten, damit die Installation noch einfacher wird.

Mit dieser Anleitung sollte die elektrische Verbindung zwischen Joystick und Umschaltventil kein Rätsel mehr sein. Sobald alles korrekt angeschlossen ist, ist deine Maschine einsatzbereit – und du kannst dich auf reibungsloses Steuern der Hydraulik freuen.

Vergiss nicht: Sicherheit geht immer vor! Prüfe vor dem ersten Einsatz alle Kabelverbindungen und stelle sicher, dass alles fest sitzt. So vermeidest du Schäden an der Anlage und hast lange Freude an deiner Maschine.

Jetzt steht dem reibungslosen Betrieb nichts mehr im Wege viel Erfolg beim Anschließen und viel Spaß bei der Arbeit mit deiner Maschine!
